| एमओक्यू: | 10 पीसी |
| मानक पैकेजिंग: | 1 टुकड़ा: 272x57x38mm (LxWxH), GW: 580g |
| प्रसव अवधि: | 3 ~12 दिन |
| भुगतान विधि: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 10000 पीसी |

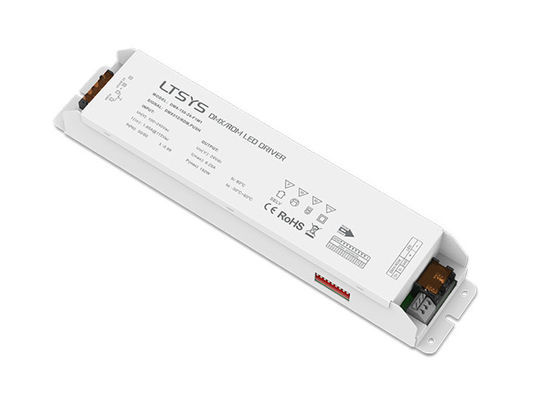

DMX-150-24-F1M1 24Vdc 150W आउटपुट DMX / RDM पुश DIM LED इंटेलिजेंट ड्राइवर 100-240Vac इनपुट
विशेषतायें एवं फायदे:
1. डिमिंग इंटरफ़ेस: MX512 / RDM पुश DIM
2. आरडीएम रिमोट डिवाइस प्रबंधन प्रोटोकॉल के साथ।
3. डीएमएक्स पते को पढ़ने या लिखने के दूरस्थ प्रबंधन का समर्थन करता है।
4. पीडब्लूएम डिजिटल डिमिंग, एलईडी कलर रेंडरिंग इंडेक्स में कोई बदलाव नहीं।
5. डिमिंग, रेंज: 0 ~ 100%, एलईडी शुरू 0.1% संभव है।
6. पावर फैक्टर> 0.99, दक्षता> 93%।
7. शॉर्ट सर्किट / अधिक तापमान / अधिक भार / अधिक वोल्टेज संरक्षण।
8. सुरक्षा अतिरिक्त कम वोल्टेज मानक के अनुरूप।
9. इनडोर वातावरण के लिए उपयुक्त।
तकनीकी विनिर्देश:
| डिमिंग इंटरफ़ेस | DMX512/RDM, पुश मंद |
| इनपुट वोल्टेज रेंज | 100-240Vac ± 10% |
| आवृत्ति | 50/60 हर्ट्ज |
| आगत बहाव | 115Vac≤1.95A, 230Vac≤0.8A |
| शक्ति तत्व | पीएफ>0.99/115Vac, पीएफ>0.95/230Vac, पूरे लोड पर |
| टीएचडी | 115Vac पर <5%, 230Vac पर <8% (पूर्ण लोड) |
| क्षमता | >93% |
| इनरश करंट (टाइप।) | 230Vac . पर कोल्ड स्टार्ट 60A |
| लीकेज करंट | आई/पीओ/पी: <0.5mA/230Vac, I/P-GND: <0.75mA/230Vac |
| आउटपुट करेंट | मैक्स।6.25ए |
| आउटपुट वोल्टेज | 24वीडीसी |
| आउटपुट वोल्टेज रेंज | 24Vdc ± 0.5Vdc |
| लहर और शोर | ≤200mV |
| निर्गमन शक्ति | मैक्स।150W |
| अधिभार शक्ति सीमा | ≥102-125% |
| डिमिंग रेंज | 0 ~ 100%, एलईडी 0.1% संभव पर शुरू होता है। |
| वर्किंग टेम्परेचर | टीसी: 80 डिग्री सेल्सियस टा: -30 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस |
| कार्य आर्द्रता | 20 ~ 95% आरएच, गैर-संघनक |
| भंडारण अस्थायी।, आर्द्रता | -40 ~ 80 डिग्री सेल्सियस, 10 ~ 95% आरएच |
| अस्थायी।गुणक | ± 0.03% / डिग्री सेल्सियस (0-50 डिग्री सेल्सियस) |
| कंपन | 10 ~ 500 हर्ट्ज, 2 जी 12 मिनट / 1 चक्र, अवधि 72 मिनट के लिए।प्रत्येक एक्स, वाई, जेड अक्ष के साथ |
| आयाम | 273 × 57 × 37 मिमी (एल × डब्ल्यू × एच) |
| पैकिंग | 278 × 59 × 42 मिमी (एल × डब्ल्यू × एच) |
| गिनीकृमि | 750 ग्राम |
| संरक्षण | |
| अधिक तापमान।संरक्षण | पीसीबी अस्थायी होने पर आउटपुट बंद करें। 110 डिग्री सेल्सियस, अस्थायी होने पर ऑटो ठीक हो जाता है।सामान्य में वापस |
| अधिक वोल्टता से संरक्षण | नो लोड वोल्टेज≥26~32V, फॉल्ट कंडीशन को हटाने के बाद रिकवर करने के लिए री-पॉवर |
| अतिभार से बचाना | वर्तमान लोड≥102% ~ 125%, गलती की स्थिति को हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाता है |
| शॉर्ट सर्किट सुरक्षा | शॉर्ट सर्किट होने पर स्वचालित रूप से बंद हो जाता है, दोषपूर्ण स्थिति को हटा दिए जाने के बाद ऑटो ठीक हो जाता है |
| सुरक्षा और ईएमसी | |
| जोरदार प्रतिरोध | आई/पीओ/पी: 3750Vac I/P-GND: 1800Vac |
| अलगाव प्रतिरोध | आई / पीओ / पी: 100 एमΩ / 500 वीडीसी / 25 डिग्री सेल्सियस / 70% आरएच |
| सुरक्षा मानकों | आईईसी/ईएन61347-1, आईईसी/ईएन61347-2-13 |
| ईएमसी उत्सर्जन | EN55015, EN61000-3-2 कक्षा सी, IEC61000-3-3 |
| ईएमसी प्रतिरक्षा | EN61000-4-2,3,4,5,6,8,11, EN61547 |
उत्पाद का आकार (इकाइयों: मिमी):
विशिष्ट वायरिंग आरेख:
|
|
